一、应用背景

新能源快速频率响应系统的对于并网点频率测量提出更高的要求，要求速度频率采样精度更高，响应速度更快。传统设备不能满足新能源快速频率响应系统要求。

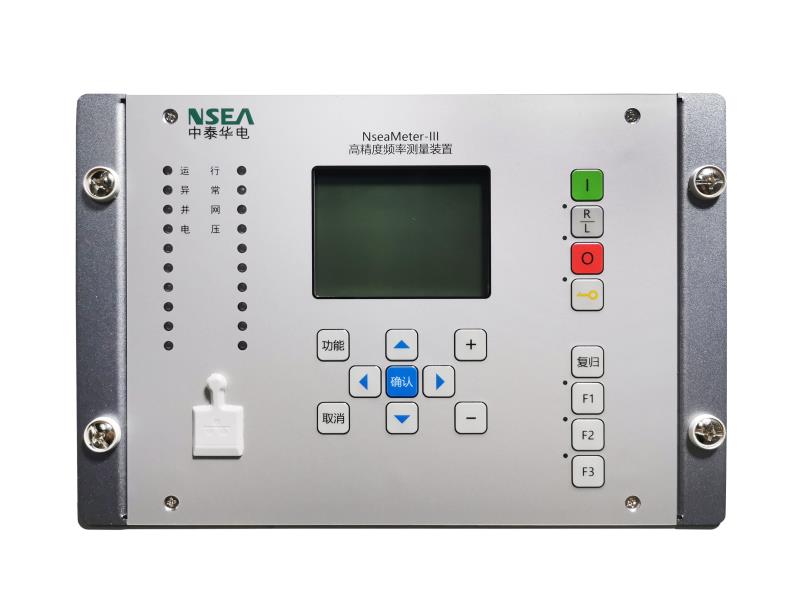

NseaMeter-III高精度频率测量装置就是为了满足新能源快速频率响应系统的要求而设计，可以应用于110kV及以下新能源场站并网点频率、功率、电压、电流、功率因数等参数的测量。

二、产品特点

NseaMeter-III高精度频率测量装置具有以下特点

1. 装置核心部分，由高性能数字信号处理器(DSP)和PowerPC处理器组成，高性能浮点DSP处理器＋16位高分辨率高速、4通道独立的AD转换器，使测量精度达到0.2级；测量动态范围大，提高了电能质量监测装置的鲁棒性；采样速率快，测量精度高；

2. 装置采样率为每周波102点，在每个采样点对所有算法和逻辑进行并行实时计算。频率采样精度0.002Hz，频率刷新周期20mS；

3. 采用优化快速FFT算法检测谐波与间谐波和数字滤波测频技术；

4. 支持以太网、232等通信网络；

5. 系统采用高度模块化设计，单台装置可支持两个并网点数据的测量；

6. 机箱采用4U标准机箱，安装方便；

7. 操作简单、可维护性高。

8. 产品可靠性高，满足高标准的电磁兼容性能，满足电力系统使用条件。

三、技术条件

1. 测量数据及测量精度

(1) 本装置可以测量2个并网点的相电压、线电压、电流、有功功率、无功功率、功率因数；

(2) 电压数据，包括三相线电压，三相相电压，测量精度 0.2级；

(3) 电流数据，包括三相相电流，测量精度0.2级；

(4) 功率，包括合相有功功率，合相无功功率，测量精度0.5级；

(5) 功率因素，测量精度0.5级；

(6) 频率，测量分别率0.002Hz，测量精度小于±0.002Hz。频率测量刷新时间20mS。

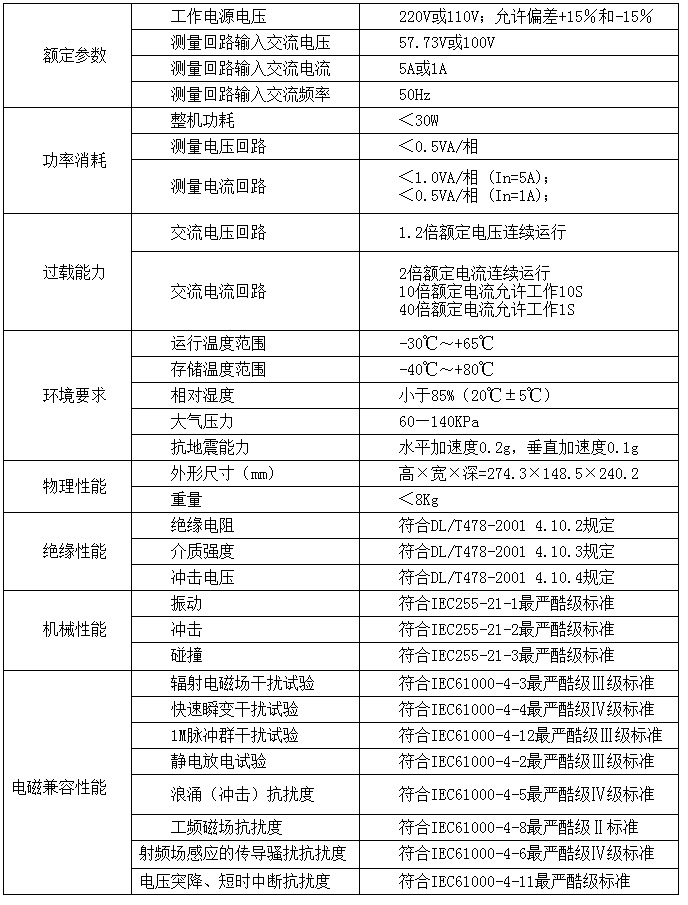

2. 技术参数

3. 工作电源

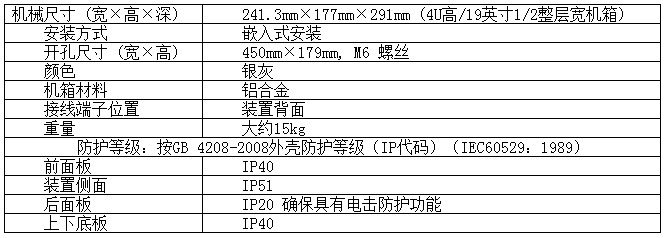

4. 机械结构

5. 环境条件参数

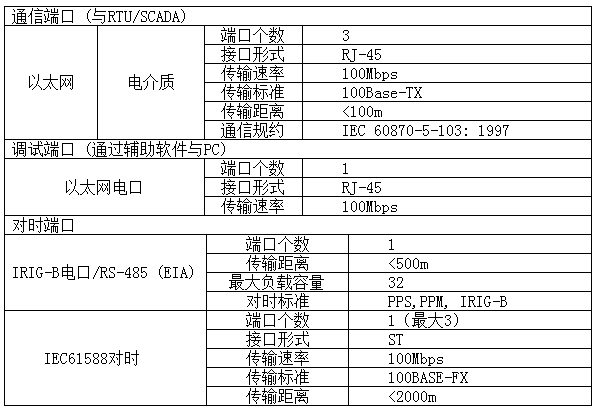

6. 通信端口

7. 形式试验

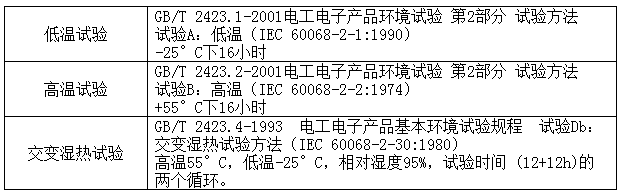

(1) 环境试验

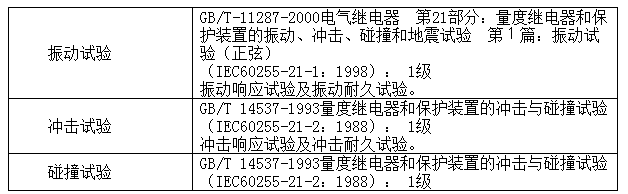

(2) 机械试验

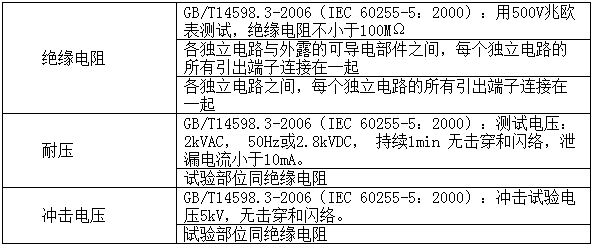

(3) 电气绝缘试验

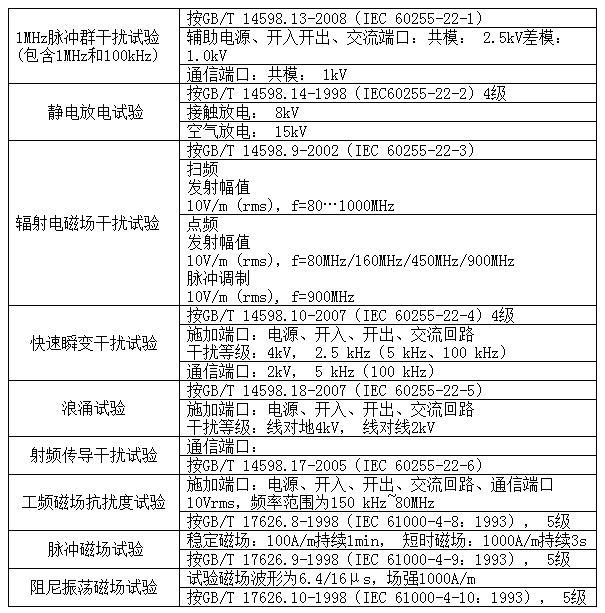

(4) 电磁兼容试验
