一、电厂事故总介绍

发电厂在事故停机或一次设备故障跳闸后，会产生事故报警，同时需要厂站电力监控系统立即经过远动装置向调度主站上送全厂事故总及间隔事故总信号数据，调度主站据此推画面、启动报警音响，事故总信号是工作转入事故处理的标志性信号。

由于调度控制中心运行人员需要同时监视全网厂站的运行状态，事故总信号就成为调度运行人员、电厂运维人员中断其它工作转入事故处理的标志性信号，因此保证事故总信号的正确性和可靠性非常重要。

二、发电厂事故总现状

u 事故总合成单一，不能按间隔等分类，导致调度不能快速定位事故类型及间隔。

u 不能便利解除检修间隔事故上传信号，导致调度误判。

u 调度侧无法从电厂侧上送信号中快速区分事故停机及人工停机信号。

三、发电厂事故总技术要求

u 发电厂应具备全场站事故总信号和间隔事故信号上送调控主站的功能，并应区分人工停机和事故停机分别上送。

u 事故总信号和间隔事故信号产生后，可自动复归，复归时间可设定。

u 间隔事故信号应优先采用合后位置继电器（KKJ）+跳闸位置继电器（TWJ）合成；不具备KKJ时，可采用软件方式合成。

u 检修期间和正常停机时，涉及间隔若有事故信号，不应上送。

u 事故信号时标应以开关分闸上升沿或者开关合闸下降沿时标为准。

u 重合闸成功应上送事故总信号，间隔事故信号具备人工置位功能。

u 所有导致本间隔开关跳闸的事故信号，均应触发间隔事故总，从保护动作到全厂事故总信号上送到调度主站时间不应超过3秒。

u 为提高数据可靠性，采用独立合成模式的应按照双主配置。

u 支持不少于100个以上间隔事故信号的合成。

四、发电厂事故总技术方案

实现方式

相关信号直接送至独立装置，由独立装置合成各间隔事故信号和全厂事故总信号。

方案特点

对测控装置或保护测控装置未做要求，仅通过远动装置上送调度主站，不占用远动装置或者测控设备的资源。适用于各种情况的发电场站。

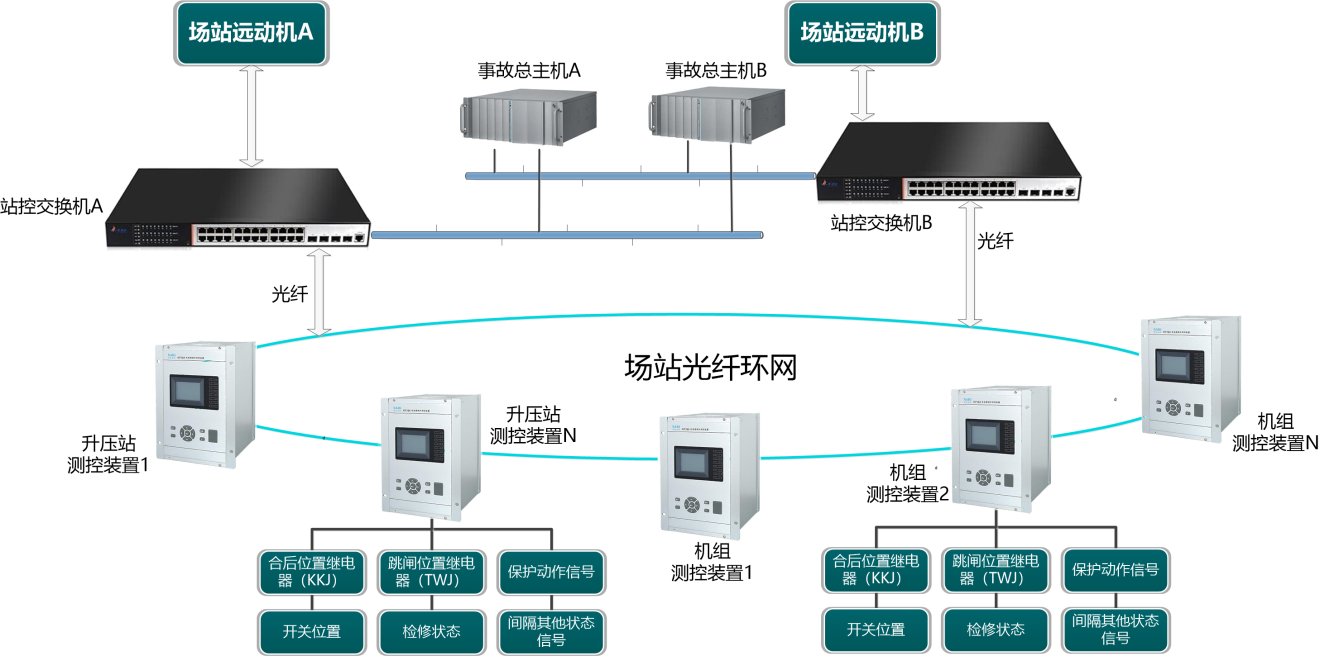

五、系统架构

上送调度主站信息：

u 间隔事故信号：包括发电机、主变、线路等开关间隔事故信号。

u 全厂事故总信号：由各间隔事故信号通过“或”逻辑计算合成。

u 根据调度事故总上送要求，发电机组应能区分人工停机和事故停机信号并分别上送。

六、典型方案
